Die Kennlinien des HEMT können qualitativ gut beschrieben werden. Eine Anpassung der verschiedenen Parameter der Simulation (SCHOTTKY-Barrierenhöhe des Gates, Rekombinationsgeschwindigkeit des Gates, Supply-Layer-Dotierung, Supply-Layer-Dicke, Nullfeldbeweglichkeit) an die in der spezifischen Fachliteratur angegebenen Werte und an Werte, die durch Messungen ermittelt wurden, ist noch im Gange.

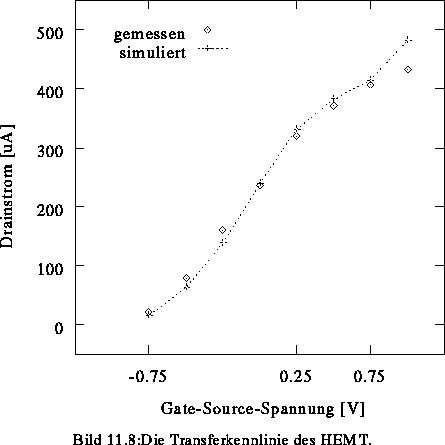

Bild 11.8 zeigt die Transferkennlinie des HEMT für
. Je nach der Gate-Source-Spannung kann man vier
Betriebsfälle des HEMT unterscheiden, von denen nur einer praktisch
genutzt wird:
), ist durch
einen überlagerten Substratstrom gekennzeichnet, wodurch ein
exponentielles Abschalten (wie beim MOS-Transistor) nicht
erreicht wird.
) zeigt gute
Steuerbarkeit des Kanals durch das Gate und ist der typische
Betriebsbereich.
), in den der normale
Betriebsbereich fließend übergeht, zeigt eine Abflachung der
Kennlinie, da sich eine Driftzone unter dem Drainkontakt
ausbildet, die ein immer stärkeres Hindernis für den Strom
darstellt.
). Ein parasitärer Kanal, der sich bei
hohen Gatespannungen ausbildet, begrenzt den Einsatzbereich des
HEMT nach oben.
Der HEMT wird üblicherweise mit einem Arbeitspunkt betrieben, der im als ,,normaler Arbeitsbereich`` bezeichneten Abschnitt liegt, kurz bevor dieser in die Sättigung übergeht.
In der folgenden Serie von Abbildungen wird der HEMT in den vier typischen Betriebsfällen gezeigt, und diese werden anhand der Simulationsergebnisse untersucht.
